TÌM HIỂU VÀ HƯỚNG DẪN SỬA MẠCH NGUỒN SỬ DỤNG IC TOP221, TOP222, TOP223, TOP224, TOP225, TOP226, TOP227

     Nhắc tới IC nguồn thì không thể không gọi tên IC nguồn TOP các dòng top221, top222, top223, top224, top225, top226, top227. Việc sử dụng các IC nguồn Top trong các mạch nguồn khá là phổ biến. Do đó, việc nắm bắt và am hiểu về tất cả các dòng IC nguồn TOP là việc rất quan trọng của các người thợ sửa chữa cũng như những người kĩ sư lành nghề.

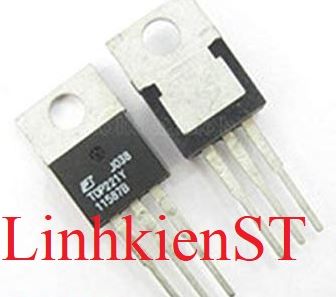

Hình 1: IC Nguồn TOP221Y, TOP221YN, TOP 221Y, TOP 221YN

1. IC nguồn TOP221Y, TOP221YN, TOP 221Y, TOP 221YN: https://linhkienst.com/products/ic-nguon-top221y-top221yn-top-221y-top-221yn

Hình 2: IC Nguồn TOP221P, TOP 221P DIP-8

2. IC nguồn TOP221P, TOP 221P: https://linhkienst.com/products/ic-nguon-top221p-top-221p

CÁC KIỂU ĐÓNG GÓI DẠNG CHÂN

Hình 3 : Kiểu đóng gói dạng chân

Với dòng IC nguồn top221, top222, top223, top224, top225, top226, top227 thì kiểu đóng gói dạng chân có 3 kiểu chính:

      Kiểu Y dạng cắm đứng 3 chân TO-220/3; kiểu G dạng cắm nằm DIP-8; kiểu G dạng dán bề mặt SMD-8.

CHỨC NĂNG CÁC CHÂN:

Hình 4: Mosfet trong IC nguồn top221, top222,  top223, top224,

top225, top226, top227

       CHÂN D(DRAIN): Kết nối với cổng đầu ra của mosfet được tích hợp trong các IC nguồn như top221, top222,  top223, top224, top225, top226, top227.

       CHÂN C(CONTROL): Bộ khuếch đại lỗi và phản hồi dòng điện đầu vào cho chu kì điều khiển

       CHÂN S(SOURCE): Chân nguồn của MOSFET được kết nối với chân ground trong mạch.

SƠ ĐỒ MẠCH NGUỒN THỰC TẾ SỬ DỤNG IC NGUỒN TOP221 TOP222 TOP223 TOP224 TOP225 TOP226 TOP227

Hình 5: Sơ đồ nguyên lý bộ cấp nguồn 12V-20W

      Với đầu vào điện áp từ 85-265VAC qua cầu chì bảo vệ quá dòng F1 3,15A được lọc qua tụ C6 và cuộn cảm L2 rồi đưa vào chỉnh lưu cầu BR1 để chỉnh lưu sang điện áp 1 chiều DC. Từ đây điện áp ra tiếp tục được lọc qua tụ C1 để san phẳng gơn sóng điện áp. Tiếp tục điện áp được đưa qua biến áp xung T1 để hạ áp( do tín hiệu điện áp lúc này vẫn chưa phẳng hoàn toàn). Điện áp bên phía thứ cấp sẽ được chỉnh lưu qua diode D2 MUR420 để đưa ra lọc qua tụ C2 C3 và cuộn cảm L1 để đưa ra nguồn 12V DC.

      Ở đầu ra thứ 2 bên phía thứ cấp điện áp đầu ra được chỉnh lưu qua diode D3 1N4148 và lọc qua tụ C4 để san phẳng đỉnh sóng. Sau đó được đưa vào chân đầu ra MOSFET tích hợp bên trong U2 PC817A. Khi chênh áp qua 2 chân led phát quang của opto lớn hơn hoặc bằng 0,7V thì opto PC817A mở, đóng cắt MOSFET trong opto. Từ đó đưa ra tín hiệu điều khiển vào chân C của IC nguồn top221, top222,  top223, top224, top225, top226, top227.

      Điện áp đầu ra được xác định bởi diode zenner VR2 và điện áp rơi trên diode LED và trở R1. Các điện áp đầu ra khác có thể thay đổi bằng cách điều chỉnh tỷ lệ biến áp và giá trị của Zener diode VR2.

      Diode D1 và VR1 dùng để ghim điện áp đầu vào cuộn sơ cấp của máy biến áp.

Tụ C5 và trở R3 dùng để lọc điện áp và hạn dòng vào chân C để xác định tần số khởi động lại.

Các bạn tham khảo thêm về các loại IC nguồn top221, top222,  top223, top224, top225, top226, top227 theo video bên dưới:

IC Nguồn TOP223YN TOP223Y TOP223 TO-220 Mới Chính Hãng 100%: https://linhkienst.com/products/ic-nguon-top223yn-top223y-top223-to-220-moi-chinh-hang-100

IC Nguồn TOP226Y, TOP226YN, TOP 226Y, TOP 226YN: https://linhkienst.com/products/ic-nguon-top226y-top226yn-top-226y-top-226yn

IC Nguồn TOP227YN TOP227Y TOP227 227 TO-220 Mới Chính Hãng 100%: https://linhkienst.com/products/ic-nguon-top227yn-top227y-top227-227-to-220-moi-chinh-hang-100

Hiện tại LinhkienST chuyên cung cấp các loại IC nguồn Top chất lượng, giá cả cạnh tranh. Rất hân hạnh được phục vụ các bạn!!!
