TÌM HIỂU VÀ HƯỚNG DẪN SỬA MẠCH NGUỒN SỬ DỤNG IC TOP209, TOP210

 Chào mừng các bạn đã đến với Blog chia sẻ những kiến thức, kinh nghiệm về các loại linh kiện điện tử của LinhkienST. Các bạn à trong các số trước LinhkienST đã cùng các bạn tìm hiểu về các IC nguồn top đầy đủ họ hàng nội ngoại nhà đó. Và phần không thể thiếu trong gia đình nhà IC nguồn top đó là top209 và top210.

      Vậy thì trong bài viết này LinhkienST tiếp tụp cùng các bạn đi tìm hiểu về IC nguồn top 209 và top210 nhé!

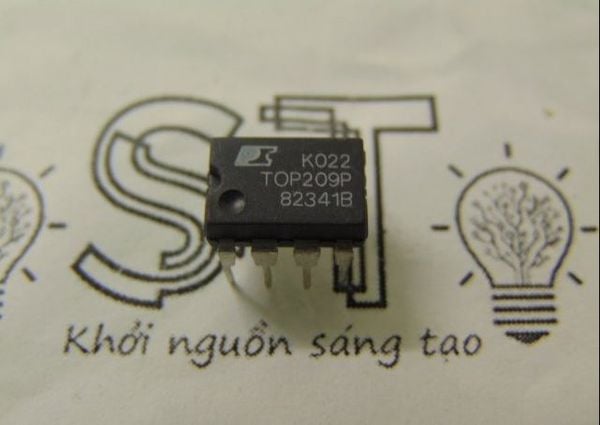

HÌNH ẢNH THỰC TẾ CÁC IC NGUỒN TOP209 VÀ TOP210

IC Nguồn TOP209PN TOP209 DIP-8 Mới Chính Hãng 100%:https://linhkienst.com/products/ic-nguon-top209pn-top209p-top209-dip-8-thao-may

https://linhkienst.com/products/ic-nguon-top209pn-top209p-top209-dip-7-moi-chinh-hang-power-intergation-100

IC Nguồn TOP210PN TOP210 DIP-8 Mới Chính Hãng 100%: https://linhkienst.com/products/ic-nguon-top210pn-top210-dip-8-moi-chinh-hang-100

CÁC KIỂU ĐÓNG GÓI DẠNG CHÂN VÀ CHỨC NĂNG CÁC CHÂN



Hình 1: Cấu hình chân top209 và top210

Các dòng top209 và top210 chủ yếu có 2 kiểu đóng gói dạng chân là kiểu P cắm 8 chân DIP-8 gồm top209pn và top210pn; kiểu đóng gói chân G thì có kiểu dán 8 chân SMD-8 gồm top209gn và top210gn.

Hình 2: Bảng công suất đáp ứng của từng loại IC nguồn top209 và top210

Về chức năng các chân thì chúng ta có:

     Mô tả chức năng các chân của IC nguồn top209 và top210:
CHÂN DRAIN(D):
Kết nối cống MOSFET đầu ra. Cung cấp dòng điện phân cực trong trong quá trình khởi động thông qua nguồn điện áp cao được chuyển đổi bên trong IC TOP209, TOP210.
CHÂN ĐIỀU KHIỂN CONTROL(C):
Bộ khuếch đại lỗi và pin đầu vào dùng để điều khiển chu kỳ hoạt động. Kết nối bộ điều chỉnh shunt nội bộ để cung cấp dòng điện phân cực trong khi hoạt động. Nó cũng được sử dụng như đường vòng cung cấp và điểm kết nối tụ bù tự động / bù.
CHÂN NGUỒN SOURCE(S):
Mạch điều khiển chung, kết nối bên trong với nguồn MOSFET đầu ra.
CHÂN NGUỒN (HV RTN):
Kết nối nguồn đầu ra MOSFET cho điện áp cao.

CÁC SƠ ĐỒ MẠCH NGUỒN THỰC TẾ CỦA IC NGUỒN TOP209 VÀ TOP210

     Sơ đồ nguyên lý mạch nguồn đầu ra 12V, 8W với nguồn điện áp đầu vào 110V/220VAC sử dụng IC nguồn top210

Hình 3: Sơ đồ nguyên lý mạch nguồn 12V, 8W dùng IC nguồn top210

     Mạch trong Hình 3 tạo ra nguồn điện 12 V, 8 W hoạt động từ điện áp đầu vào 85 đến 132 VAC hoặc 170 đến 264 VAC.
Điện áp đầu ra 12 V được xác định bởi điện áp điều chỉnh shunt chân C - ĐIỀU KHIỂN của IC nguồn TOPSwitch, điện áp rơi trên D2 và D3 và tỷ số lệch lần lượt của các cuộn dây là đầu ra của T1. Điện áp đầu ra cũng có thể thay đổi bằng cách điều chỉnh tỷ số biến áp. R1 và C5 cung cấp bộ lọc của cuộn dây để cải thiện dòng và tải.

     Nguồn điện xoay chiều được chỉnh lưu và lọc bởi BR1, C1 và C9 để tạo ra bus DC điện áp cao áp dụng cho cuộn sơ cấp của T1. Mặt khác phần sơ cấp của máy biến áp được điều khiển bởi MOSFET điện áp cao tích hợp trong TOP210. JP1 là một jumper được sử dụng để chọn hoạt động 110 VAC hoặc 220 VAC. Cài đặt JP1 chọn hoạt động 110 VAC. Để JP1 mở chọn hoạt động 220 VAC. RA và RB, cân bằng điện áp trên C1 và C9, chỉ cần thiết khi JP1 không được cài đặt. D1 và VR1 kẹp sự tăng vọt điện áp max gây ra bởi độ tự cảm rò rỉ máy biến áp đến một giá trị an toàn và giảm tiếng rít của biến áp. Cuộn dây thứ cấp nguồn được chỉnh lưu và lọc bởi D2, C2, L1 và C3 để tạo ra điện áp đầu ra 12 V. R2 cung cấp tải trước trên đầu ra 12 V để cải thiện cho tải khi tải nhẹ. Cuộn dây được chỉnh lưu và lọc bởi D3, R1 và C5 để tạo ra điện áp phân cực cho TOP210. L2 và Y1-tụ C7 làm suy giảm dòng phát xạ chế độ chung gây ra bởi dạng sóng chuyển đổi điện áp cao ở phía DRAIN của cuộn dây sơ cấp và điện dung sơ cấp đến thứ cấp. L2 và C6 làm giảm dòng phát xạ ở chế độ vi sai gây ra bởi cơ bản và sóng hài của dạng sóng sơ cấp hình thang. C5 lọc các cổng MOSFET nội tăng đột biến dòng điện trên chân C ĐIỀU KHIỂN, xác định tần số tự động khởi động lại và cùng với R1, bù cho vòng điều khiển.

 Vậy là LinhkienST đã cùng các bạn phân tích chức năng và giải thích hoạt động của sơ đồ nguyên lý mạch nguồn 12V ở trên. Mọi thắc mắc và câu hỏi của các bạn xin bình luận phía dưới để được giải đáp nhé!!! LinhkienST xin chào và hẹn gặp lại các bạn trong các số tiếp theo.
