TÌM HIỂU VÀ HƯỚNG DẪN SỬA MẠCH NGUỒN SỬ DỤNG IC TOP200, TOP201, TOP202, TOP203, TOP204

  Việc sử dụng các IC nguồn TOP đã trở nên khá thông dụng trong các bo mạch nguồn như của máy tính, bộ phát nguồn, máy giặt cửa trên, vv...
    Trong bài chia sẻ này mình sẽ cùng các bạn đi tìm hiểu về IC nguồn top200, top201, top202, top203, top204. Chuỗi IC nguồn top200, top201, top202, top203, top204 có cùng đặc điểm như dòng top221, top222, top223, top224, top225, top226 và top227 là có chỉ số trên thân nhỏ và có 3 chân với các kiểu đóng gói dạng chân cắm dòng Y. Các bạn có thể tham khảo thêm về các dòng IC nguồn top221-227 ở bài viết phía dưới.

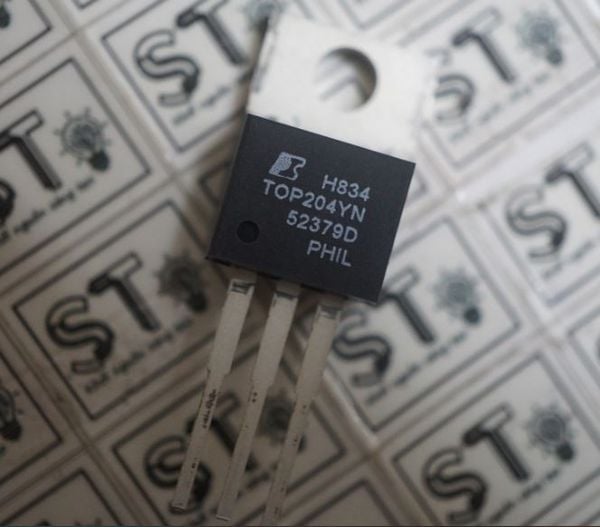

Hình 1: IC nguồn top204yn
    IC Nguồn TOP204 TOP204YN 204 TO-220 Mới Chính Hãng 100% : https://linhkienst.com/products/ic-nguon-top204-top204yn-204-to-220-moi-chinh-hang-100
    IC Nguồn TOP200YAI, TOP 200YAI: https://linhkienst.com/products/ic-nguon-top200yai-top-200yai
CÁC KIỂU ĐÓNG GÓI DẠNG CHÂN
Hình 2: Cấu hình chân của IC nguồn top200, top201, top202, top203, top204
    Kiểu chân chủ yếu của IC nguồn top200, top201, top202, top203, top204 là chân cắm dáng đứng 3 chân kiểu TO-220/3(YO3A).
CHỨC NĂNG CÁC CHÂN

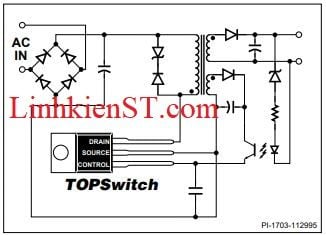

Hình 3: Ứng dụng tiêu biểu của IC nguồn top200/top204
       CHÂN D(DRAIN): Kết nối với cổng đầu ra của mosfet được tích hợp trong các IC nguồn như top200, top201,  top202, top203, top204.
       CHÂN C(CONTROL): Bộ khuếch đại lỗi và phản hồi dòng điện đầu vào cho chu kì điều khiển. Chân C cũng được sử dụng như chân tự khởi động lại/ điểm kết nối tụ bù.
       CHÂN S(SOURCE): Chân nguồn của MOSFET được kết nối với chân ground trong mạch.
SƠ ĐỒ MẠCH NGUỒN THỰC TẾ SỬ DỤNG IC NGUỒN TOP200 TOP201 TOP202 TOP203 TOP204
      Sơ đồ nguyên lý của mạch điều chỉnh hệ số công suất ép xung
đầu vào 65 W 230 VAC bằng cách sử dụng TOP202
Hình 4: Sơ đồ nguyên lý của mạch điều chỉnh hệ số công suất ép xung
đầu vào 65 W 230 VAC bằng cách sử dụng TOP202
    Sơ đồ nguyên lý của bộ nguồn đầu vào 30W thông dụng dùng TOP204 và bộ hồi tiếp chính xác.
Hình 5: Sơ đồ nguyên lý mạch sử dụng Ic nguồn top204yai
     Trong mạch nguồn đầu vào 30W, tại J1 đầu vào điện áp từ 85-265VAC qua cầu chì bảo vệ quá dòng F1 3,15A được lọc qua tụ C6 và cuộn cảm L2 rồi đưa vào chỉnh lưu cầu BR1 để chỉnh lưu sang điện áp 1 chiều DC. Từ đây điện áp ra tiếp tục được lọc qua tụ C1 để san phẳng đỉnh sóng điện áp. Mạch FLyback ở phần thứ cấp có độ chính xác cao cho ra điện áp DC 15V, 30W. IC ổn áp TL431 nhận phản hồi điện áp từ đầu ra và điều chỉnh chính xác điện áp đầu ra.
     Điện áp đầu ra đạt hiệu suất cao hơn khi  điều chỉnh bằng phân áp R4, R5. Các điện áp đầu ra khác có thể thay đổi bằng cách điều chỉnh tỷ số biến áp cũng như tỷ số chia. Đáp ứng tần số phù hợp của R3 và C5. TL431 (U2) điều chỉnh điện áp đầu ra bằng cách điều khiển dòng LED của OPTO(và chu kỳ nhiệm vụ TOPSwitch) để duy trì điện áp trung bình 2,5 V ở chân đầu vào TL431. Bộ chia R4 và R5 xác định điện áp đầu ra thực tế. C9 loại bỏ mức tăng tần số quá cao của TL431 để hoạt động ổn định. R1 giới hạn dòng vào chân LED phát quang và xác định mức tăng vòng lặp tần số.
